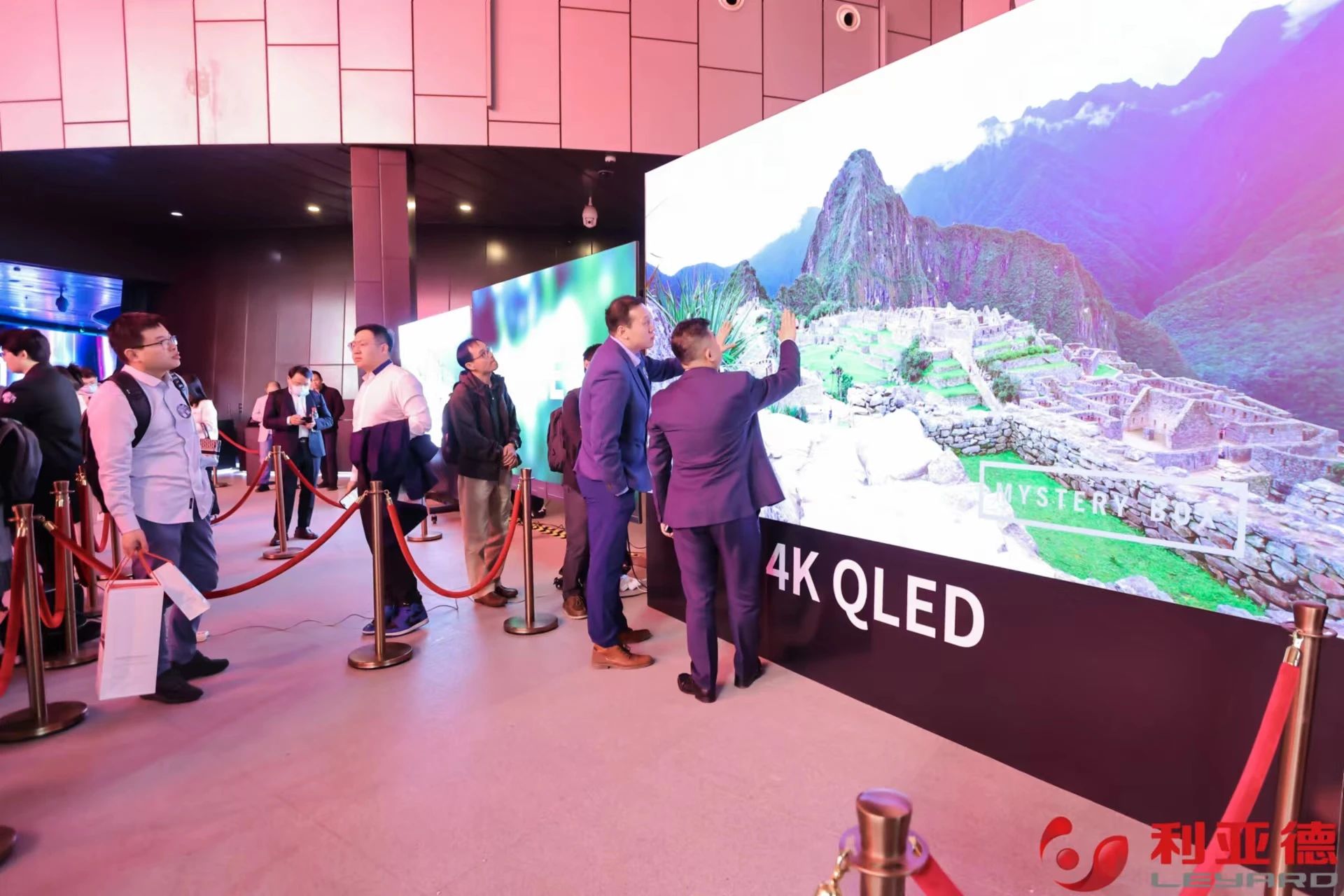

量子點發射光譜較窄，色純度和色彩飽和度較高，可實現較寬的色域，已被廣泛應用于LCD的背光中。然而，目前市面尚沒有真正的量子點LED直顯（direct-emitting）。近期，利亞德與賽富樂斯半導體科技有限公司（Saphlux Inc.）聯合發布了全球首款4K 162寸QLED直顯大屏。這是首款將量子點用于直顯的QLED顯示屏。
原位封裝量子點芯片(QD in chip) 技術
這一突破性的技術得益于Saphlux獨有的納米孔量子點（NPQD）技術。與傳統在有機物膠體中的量子點膜或量子點光刻膠不同，Saphlux直接在LED本身的氮化鎵結構上制成納米孔結構，以氮化鎵作為天然的量子點載體。得益于納米孔的散射效應和氮化鎵極高的導熱率，大幅提高了量子點色彩轉換的效率及可靠性。同時，因?yàn)椴恍枰~外加入膠體結構，Saphlux可以直接在Mini LED和Micro LED上實現原位的量子點封裝，使得面板廠商在使用和生產中不需要做過多的額外的產線及設備調整。

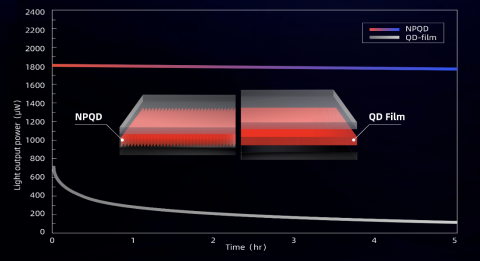

如下圖所示，對于0408 LED芯片，在相同12微米的量子點厚度下，NPQD LED芯片比涂覆量子點膠的LED芯片有3-8倍的效率提升，并且突破了量子點可靠性的瓶頸，在大電流高光強的加速老化測試中，幾乎沒有明顯衰減。
通過這項技術，Saphlux提供了R1的紅光原位封裝量子點LED芯片，解決了傳統紅光芯片效率低、視角差、溫度敏感、成本高等一系列問題，并與合作伙伴一起實現了量產，并發布了大屏產品。
QLED大屏的特色
通過搭載Saphlux的R1芯片，利亞德集團、Saphlux以及產業鏈的合作伙伴通力合作，打造了這款4K QLED直顯大屏，其分辨率為3840*2160，對比度達到了15000:1，刷新率為7680Hz。該大屏突出的特點如下：
更一致的LED芯片半功率角
通過藍光LED和量子點轉換技術，使紅光LED芯片的半功率視角從120°提升至約150°，解決了RGB芯片半功率視角不一致導致的屏幕偏色問題。同時，因?yàn)槿酒疾捎玫壔牧�，電壓一致，�?qū)動和控制更加容易。
更高的色彩均勻性
QLED直顯屏利用量子點本身一致性好的特點，在紅色部分實現了全屏正負0.2nm的高度一致性，比傳統的紅光5nm bin寬提高了一個數量級以上，進一步提高了全屏色彩的均勻性。
更廣色域
這款QLED大屏的紅光已達到BT2020的水準。在后續的綠光和其他波段芯片產品逐步搭載后，可實現更寬的色域，帶來全新的色彩體驗。
首個通過可靠性測試的QLED直顯
QLED直顯屏通過在量子點芯片的原位封裝及屏幕上的整體保護，成功通過了2000小時的上屏可靠性測試和500小時的高溫高濕測試，實現了產品落地。
通過2000小時點亮可靠性測試
通過500小時高溫高濕測試
這次QLED直顯屏的發布標志著一項新的顯示技術的誕生。量子點技術和LED技術的結合，為我們帶來了最佳的色彩和最先進的顯示技術。我們期待著人類的視覺享受迎來一個嶄新的時代。
