還記得液晶屏的構成嗎？我們今天來普及下吧。

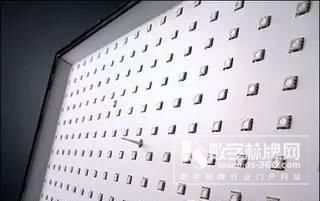

1．背光源（或背光模組）
由于液晶分子自身是無法發光的，因此若想出現畫面，液晶顯示器需要專門的發光源來提供光線，然后經過液晶分子的偏轉來產生不同的顏色。而背光源起到的就是提供光能的作用。之前液晶顯示器采用的都是名叫CCFL的冷陰極射線管，其發光原理與日光燈幾乎完全相同，而現在新品液晶顯示器都采用了更加節能、長壽面的LED背光源。燈管（或LED）發光后藉由導光板將光線分布到各處，通過背面的反射板將所有的光線的方向集中朝向液晶分子。最后光線通過prism sheet以及擴散板將光線均勻的散發出去，避免出現中央亮度過高、四周亮度過低的情況。

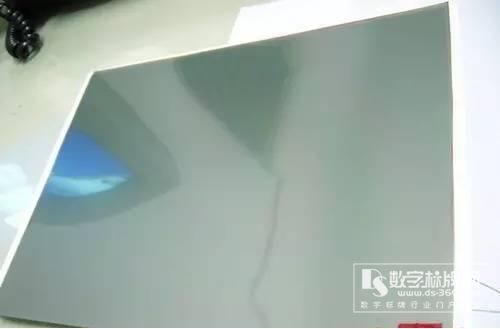

2．上下層兩個偏光片
偏光片的作用是讓光線從單方向通過。

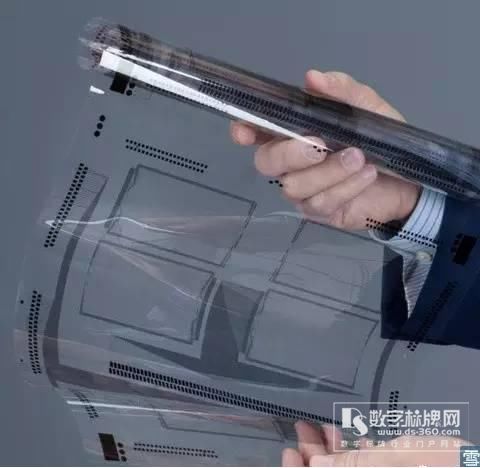

3．上層和下層兩塊玻璃基板
玻璃基板不僅僅是兩塊玻璃那么簡單，其內側具有溝槽結構，并附著配向膜，可以讓液晶分子沿著溝槽整齊的排列。在上、下兩層玻璃兩側會貼有TFT薄膜晶體管和彩色濾光片。
4．ITO透明導電層
其作用是提供導電通路，分為像素電極（P級）和公共電極（M級）。在下一頁中我們?yōu)榇蠹抑v解液晶面板結構更多的內容。
5．薄膜晶體管（就是我們經常所說的TFT）
我們經常說TFT-LCD，其實際上指的就是這個薄膜晶體管，它的作用類似于開關，TFT能夠控制IC控制電路上的信號電壓，并將其輸送到液晶分子中，決定液晶分子偏轉的角度大小，因此其是非常重要的一個部件。

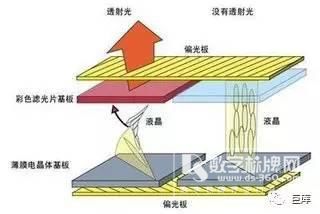

6．液晶分子層
液晶分子層是改變光線偏光狀態最重要的元素，通過電力和彈性力共同決定其排列和偏光狀態。

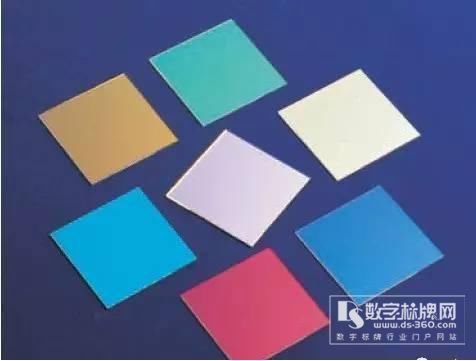

7．彩色濾光片
通過液晶分子偏轉的光線只能顯示不同的灰階，但是不能提供紅、綠、藍（RGB）三原色，而彩色濾光片則由RGB三種過濾片組成，通過三者混和調節各個顏色與亮度。液晶面板中每一個像素由紅、綠、藍3個點構成，每種顏色的點各自擁有不同的灰階變化。
