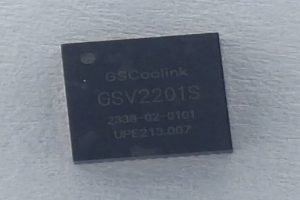

Gscoolink GSV2201S是一款高性能、低功耗、USB Type-C交替模式顯示端口1.4到HDMI 2.0轉換器。通過集成增強型微控制器和閃存，GSV2201S創造了一種具有成本效益的解決方案，提供了上市時間優勢。DisplayPort接收器支持高達16.2Gbps（HBR3，2通道），HDMI發送器支持高達18Gbps（TMDS，6G3通道）。Integrated Power Delivery 3.0控制器處理Type-C CC接口，用于USB電源管理和DisplayPort模式進入。GSV2201S的卓越架構使用QFN48提供了經濟、占地面積更小的解決方案，針對C型集線器的應用。 GSV2201S支持所有DisplayPort SDP數據包通過HDMI輸出。HDCP 1.4和HDCP 2.2/2.3在GSV2201S中實現，用于DisplayPort Rx和HDMI Tx。TMDS模式下的HDMI Tx支持顏色空間轉換、444/422-420轉換器。 DisplayPort接收 1、符合VESA DisplayPort 1.4a 2、符合HDCP 2.2/2.3和HDCP 1.4 3、支持HBR3、HBR2、HBR和RBR（8.1/5.4/2.7/1.62 Gbps） 4、靈活的1/2車道主鏈路配置 5、可編程自適應均衡 6、支持全鏈路訓練和無鏈路訓練 7、支持高動態范圍（HDR）和動態/靜態元數據 8、支持水平下料擴展至4K@60Hz總體安排 9、支持前向糾錯（FEC） 10、嵌入式任意EDID和MCCS 11、支持擴頻時鐘（SSC） HDMI發送 1、兼容HDMI 2.0b、HDMI 1.4b 2、符合HDCP 2.2/2.3和HDCP 1.4 3、數據速率高達18Gbps（TMDS 6Gps/3通道） 4、可編程電壓擺動、回轉速率和預加重 5、支持TMDS上的交流耦合 6、支持顏色空間轉換器 7、支持HDR（HDR10/HDR10+/杜比視界/HLG） 8、DDC/HPD/CEC引腳上的5V容差 USB Type-C接口 1、雙USB Power Delivery 3.0兼容控制器 2、4個配置通道（CC），帶片上Rp/Rd電阻器 3、雙重角色電源端口（DRP） 4、快速角色交換 5、USB 2.0公告牌枚舉 系統功能 1、嵌入式內部MCU和Flash 2、需要外部25MHz晶體 3、UART/Timer/GPIO的可用引腳 4、溫度傳感器監控電路 |
