要點
三星和其他面板制造商的最終目標是生產電致發光displays，自發光量子點（QD）顯示器(self-emitting quantum dot QD Display)。 然而，隨著電致發光QD材料的開發和制造技術距離商業可行性還有幾年的時間，三星采用分步方法不斷增強其QD顯示器。
制造簡化的QD有機發光二極管（OLED）所需的許多制造技術尚未完善。在它成熟之前，QD OLED可能需要更復雜的結構，包括三個串聯(tandem)藍色OLED發光層，多層封裝，以及帶有附加彩色濾色片（CF）的厚QD層。
三星的許多LCD面板競爭對手都希望其將大量Gen 8液晶顯示器（LCD）產能轉換為QD OLED后能夠降低預測的2019年和2020年的產能過剩，并為L(zhǎng)CD面板提供一定的價格穩定性。
是一項非常有趣的技術，具有提供卓越圖像質量并有最終降低成本的長期潛力。 盡管如此，即使目前在Gen 8開始進行LCD到的轉換，但該技術仍然需要一段時間才能實現全面商業化。
QD OLED 面板已知的技術, 結構與制造工序
多年來，使用QD技術轉換從各種光源發出的光，例如LCD背光，發光二極管（LED）和OLED發光層，已經成為顯示器開發的焦點。三星一直是QD技術的最強支持者之一，并已將各種QD增強型LCD顯示器商業化。
三星和其他面板制造商的最終目標是生產電致發光，自發光QD顯示器。然而，隨著電致發光QD材料的開發和制造技術距離商業可行性還有幾年的時間，三星采用分步方法不斷增強其QD顯示器。
這一戰略繼續發展。在2018年初，該公司不再?gòu)?qiáng)調QD CF（使用藍色LED背光并用LCD中的紅色和綠色（RG）QD顏色轉換取代CF）反而開始開發QD OLED。 在QD OLED中，藍色發射材料被蒸發到高遷移率薄膜晶體管（TFT）面板疊層上，QD材料用于將藍光轉換為RG以產生RGB子像素。QD OLED與其他OLED電視技術競爭，在高對比度，真實的黑色，快速響應時間，寬視角，寬色域等方面提供類似或增強的性能。這種獨特的方法為電致發光QD顯示器的長期目標提供了一個橋梁。
QD OLED面板的未知變數
認為, 關于三星的QD OLED工藝、研發中的面板與初始生產、投資計劃，時間安排以及長期目標，最終獲勝的供應商，知之甚少。不僅因?yàn)樵摷夹g(shù)的所有權，還因?yàn)樗�處于開發階段。即使是三星可能也不知道它會如何隨著時間的推移而發展。
也就是說，此時幾乎所有對QD OLED的分析，包括此處討論的信息，主要是“已知的未知數”。換句話說，只是假設。
最終，三星將希望采用相對簡單的QD OLED顯示器結構，與現有的白色OLED（WOLED）或甚至RGB OLED電視相比，可能成本更低，更易于制造。 然而，制造簡化的QD OLED所需的許多制造技術尚未完善。 在它成熟之前，QD OLED可能需要更加復雜的結構，如下所示。
QD OLED 的第一次假設迭代需要新的設備，材料和工藝技術。它包括額外的流程步驟和堆棧層，以彌補技術尚未成熟的方向。
IHS Markit認為由結構來看主要技術關鍵點包括：
高遷移率背板，一般為金屬氧化物TFT
三個藍色發光層，以克服亮度和使用壽命問題
除了QD RG轉換層，還有第二個顏色轉換或CF層
OLED和QD層的雙重封裝
具有高透明度陰極的頂部發射(發光)結構
QD材料的噴墨印刷技術，以使膜厚且成本昂貴的QD層材料的成本最小化
IHS Markit認為QD OLED制造的其他尚未解決的問題現在可能是開發的重點，包括：
復雜工藝造成的面板成本高，Gen 8在超大尺寸如65寸電視面板方面的生產效率相對較低，以及厚QD層和良率問題。
頂級發射發光結構產生的生產挑戰，高級電視需要8K，需要新的噴墨和藍色OLED蒸發設備，材料性能如使用壽命，亮度和顏色轉換以及與組件和工藝的兼容性。
售價問題，例如與中國Gen 10.5/11制造的8K LCD面板的價格競爭，QD OLED至少還需要1.5年才能大規模生產；與WOLED和/或RGB OLED電視的差異化；以及從傳統的Gen 8轉為QD OLED后有限和較低的生產能力。
TFT和OLED背板以及QD顏色轉換前板在單獨的工藝中制造。兩者都被封裝以保護對外在環境敏感的OLED和QD層，然后在將面板劃線和組裝成模組之前, 在成盒(Cell)工序中對準和密封。

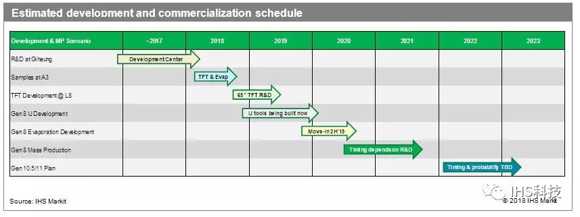

三星現在正在為開發QD OLED投入大量資源。它正急于將技術從實驗室開發擴展到更大的層面，并為全尺寸電視面板生產設計和訂做新制造設備。它在Gen 8工廠獨立測試和開發oxide TFT基板設計，噴墨和蒸發，以盡快推進其量產化計劃，并將風險降至最低。以下是IHS Markit 預估的QD OLED進程?
行業的一般預計是，在2019年初對Gen 8 QD OLED做出最終量產性確認之后，三星將開始把部分韓國Gen 8的產能從LCD轉換為QD OLED。由于QD OLED工藝比標準LCD工藝復雜得多，因此這種轉換將顯著降低工廠的整體電視面板產能。三星的許多LCD面板競爭對手都希望這種轉換能夠降低預測的2019年和2020年的產能過剩，并為L(zhǎng)CD面板提供一定的價格穩定性。
由于需要開發新QD OLED生產設備并確認許多流程，IHS Markit預計Gen 8將在2020年中期才會大量開始生產，而且該時間取決于開發進度。從長遠來看，Gen 10.5 / 11是在QD OLED的發展規劃中，但現在要準確地預測細節還為時過早。
QD OLED尚未知的困難點
IHS Markit認為, QD OLED是一項非常有趣的技術，具有提供卓越圖像質量并最終降低成本的長期潛力。現在，很多人的興趣似乎都來自三星，這是一家擁有無與倫比的資源和制造技術支持的公司。 除了減少預測的大尺寸面板供應過剩外，三星Gen 8產能的轉換還將帶來可觀的新投資。由于行業預測大尺寸和中小市場過度供應過剩，平板顯示器（FPD）行業的悲觀看法持續增長，而QD OLED引起了許多FPD廠商的關注，這是一個正面的發展。
盡管如此，即使目前在Gen 8開始進行LCD到QD OLED的轉換，但該技術仍然需要一段時間才能實現全面商業化。在IHS Markit 上述的分析不管是已知和未知的挑戰都預測了QD OLED進展的困難度。IHS Markit看法是, QD OLED能夠成功并進一步提高顯示圖像質量, 并將平板電視面板的高階與附加價值做進一步提升。然而目前最大的變量將是“未知的未知因素”, 而且是針對全新技術所不可能預見到的。IHS Markit在《AMOLED和LCD供需和設備追蹤報告》（AMOLED and LCD Supply Demand & Equipment Tracker）中有對QD OLED的進一步分析，繼續報告該技術隨著時間推移將如何發展。
