北京時間09月10日消息，驅動IC為要角 MicroLED實現高對比度；MicroLED顯示器的一大特色為能夠做到更高對比度、高顯色的性能表現，而符合HDR10則可以確保顯示器呈現更多顏色和細節。 在小點間距LED顯示器若要做到高對比度表現，則對于驅動IC的規格有更嚴格的要求。

標準動態范圍(Standard Dynamic Range, SDR)是現行影像的播放標準，很不幸地SDR的規格并無法忠實呈現人眼所能看到的每一種顏色。 所以有了高動態范圍(High Dynamic Range, HRD)規格的產生。

早在2014年的消費電子展(Consumer Electronics Show, CES)會上，杜比實驗室(Dolby Laboratories)就展出了Dolby Vision技術規格。 但因Dolby Vision為封閉規格，且每生產一臺Dolby Vision兼容的電視就必須付出3美元的專利費。 于是三星(Samsung)、索尼(Sony)、樂金(LG)等家電大廠都希望能有一個比Dolby更開放的平臺，節約支付給Dolby專利費，又毋須增加一個提交認證的流程來削弱對于自身產品的控制權， 因此他們開始開發自己的對于HDR影音的方案，最終進化成一個標準--HDR10(表1)。

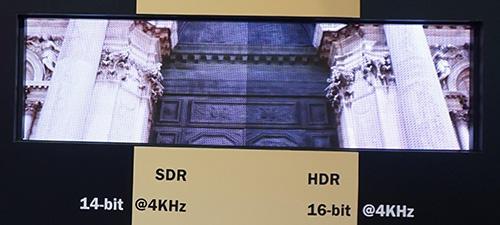

圖1為一相同的小點間距LED顯示器，左側以14-bit Gamma顯示SDR畫面，右側以16-bit Gamma顯示HDR畫面，兩者的視覺刷新率皆是3840Hz(4KHz)。 簡而言之，將SDR與HDR放在一起比較，HDR可以讓你看到更多顏色和細節。

將HDR的基本要求轉換成小點間距LED顯示器驅動IC的規格要求，將可得到如圖2所示。 下文中，自分辨率開始，順時針方向逐一解說。

圖1 SDR vs. HD

圖2 HDR規格與驅動IC規格轉化

分辨率與分辨率

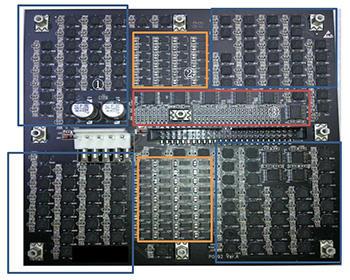

在相同的顯示面積中，越高的分辨率即代表更高的像素密度或更小的點間距。 在傳統的驅動架構中，如圖3所示的P0.992的小點間距LED顯示器，可分為三大部份：①是定電流驅動IC；②是電源切換開關；③是其他邏輯IC。 從圖3中可以發現電路板的布局已經相當緊湊，若要再進一層次提高分辨率，明顯地，我們需要新的驅動架構，并且封裝尺寸也須要隨之縮小或采用WLCSP或COB等不同封形式。

圖3 點間距P0.992 LED顯示器燈板

為了解決上述問題，所以有了將定電流，電源開關和邏輯IC整合在一起的高整合型的驅動IC，圖4則是使用高整合型的驅動IC的P0.9375 LED顯示器燈板。 顯而易見的，在電路布局上與傳統驅動架構寬松許多。 且將封裝從一般的SSOP或QFN類型改為下方出腳的BGA，以爭取在有限面積下有更多的出腳數，以驅動更多的LED。 此類型的IC約可支持到最小P0.55點間距的小點間距LED顯示器。

圖4 點間距P0.9375 LED顯示器燈板

視覺刷新率與換幀率
主動驅動(Passive Matrix, PM)架構，利用視覺暫留達成連續畫面效果。 當換幀率提高，對于視覺刷新率的要求也會提高，需要更快的頻率協助完成。 然而Gamma Table的灰階數與視覺刷新率呈反比，相同的灰階頻率下，越高灰階數的視覺刷新率越低。 在下一段落中，再深入探討論灰階頻率這個主題。

動態范圍與對比度

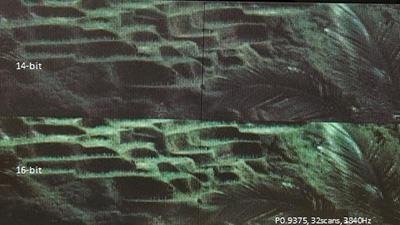

HDR10的對比表現少則20,000：1；多則高達100,000：1，受限于灰階頻率的快慢，行掃數與PWM灰階數呈反比，32行掃下，最高PWM Resolution是14-bit。 此時理論對比值僅16,383：1，未能滿足HDR10要求。 新世代的小點間距LED顯示器專用的驅動IC應采用內振灰階頻率設計，一舉突破傳統PCB布局上時鐘頻率33MHz的限制，至少將PWM Resolution提高至16-bit，此時的理論對比度是65,535：1。

色域空間與LED波長

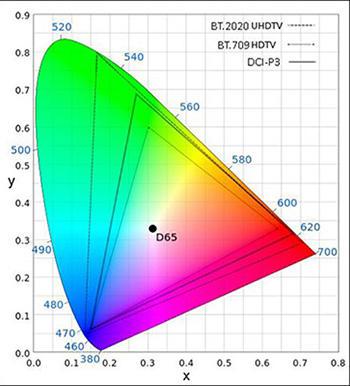

在CIE1931坐標圖上畫出BT.709、BT.2020，可以得到圖5。 SDR定義的色域空間為BT.709(REC.709)，占了CIE1931色域空間的35.6%；HDR定義的色域空間為BT.2020(REC.2020)，占了CIE1931色域空間的75.8%， 即BT.2020定義的色域空間為212.9%的BT.709。 將BT.2020在R/G/B三原色的波長拿出來看，分別為紅光630nm、綠光532nm、藍光467nm，對于目前LED磊晶技術，因綠光波長的半寬波長離散度較大，目前的顯示設備不容易達成BT.2020。 轉換至LED驅動IC，就顯得小電流(通常小于500μA)精度控制的重要性，因?yàn)?/FONT>LED波長會隨著電流大小漂移，定電流誤差量多要求小于±1.5%。
