新加坡國立大學科學家研發出節能的超薄發光二極管（Llight Emitting Diode，LED），有望應用于下一代通訊技術。
對訊息處理技術而言，將電訊號（Electrical）完整地轉換成光訊號（Optical Signals）相當重要，若欲傳輸大量訊息則需將節能、高速的LED整合在芯片上。
由于二維結構的類石墨烯（Graphene-like）只有碳原子厚度、具有明確發光性質而且能夠放置于微芯片上，成為近年來相當受歡迎的半導體材料。目前已有研究團隊利用類石墨烯材料制作出LED，然而電轉光效應僅有部分電流會轉換成光，大部分則轉換為熱能消散，要實現LED的高效率仍是一大挑戰。

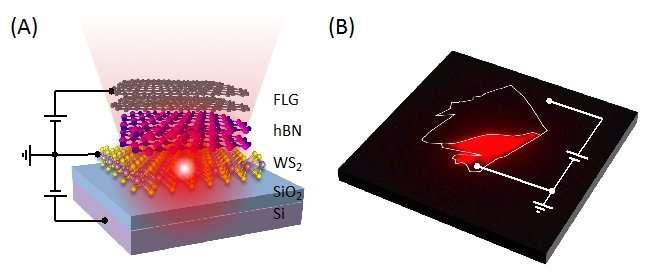

新加坡國立大學物理與化學系教授Goki Eda帶領研究團隊成功研發出一款高效能超薄型LED，其僅包含幾層碳原子，可有效減少LED在電轉光效應損失的能量。研究小組發現，透過防止電流從發光層（Emissive Layer，EML）泄漏至金屬電極（Metal Electrodes）可以顯著降低能量損失。
研究顯示，幾奈米厚的絕緣層就可以抑制電流泄漏，不需要額外增加電阻。團隊透過使用極薄的絕緣體，大幅減少觸發LED光所需的電流，比二維半導體LED減少10,000倍的電流。
Eda教授表示，“由于我們?cè)O(shè)計確保浪費最少的電力，設備可以在極低的電流下運作，這技術對未來的通訊技術會有很大的影響。”
