一、大屏拼接的系統架構
1. 大屏幕拼接系統的架構主要分為四個部分：a.拼接顯示單元；b.拼接處理器 ；c.拼接接口設備；d.拼接墻軟件。
1.1. 拼接顯示單元
即DLP/LCD/PDP 顯示終端設備，一般有2×2、2×3、3×3 等多種拼接形式，當然顯示單元也包括相關的拼接箱體和支撐件等。
1.2. 拼接處理器
處理器是拼接墻的核心，主要功能是把視頻信號分割為多個顯示單元，將分割后的顯示單元信號輸出到多個顯示終端，并完成用多個顯示屏拼接組成一個完整的圖像。
主要功能：畫面分割、拼接顯示、開窗顯示、漫游顯示、畫面拉伸、跨屏顯示、圖層疊加、單屏顯示
1.3. 拼接墻接口設備部分

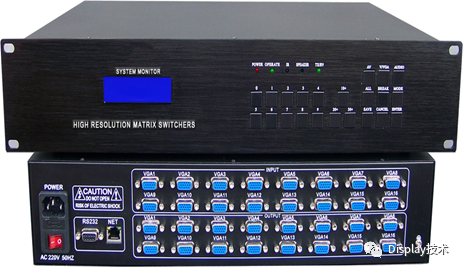

包含音視頻矩陣、VGA 矩陣等，主要連接各類輸入及輸出設備，對拼接墻的顯示內容進行控制和切換。
1.4. 拼接墻軟件部分

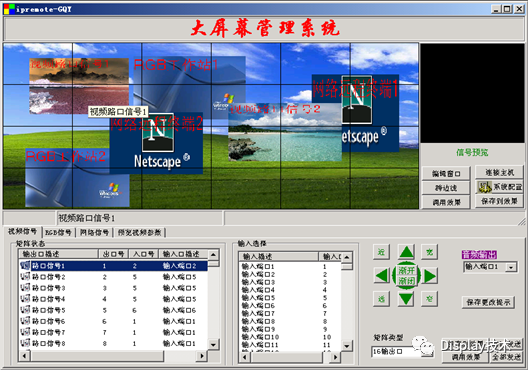

管理控制軟件來實現拼接墻的畫面顯示設定及各種功能，以及顯示內容的編輯處理，甚至是內容的在線更新。
二、三種常見的大屏拼接
1. DLP 背投拼接
DLP 大屏拼接，是采用DLP 顯示單元拼接的方式，通過大屏幕拼接軟件系統，來實現大屏幕顯示效果的一 種做法。
DLP 是“Digital Light Procession”的縮寫，即為數字光處理，也就是說這種技術要先把影像信號經過數字處理，然后再把光投影出來。它是基于TI（美國德州儀器）公司開發的數字微鏡元件——DMD（Digital MicromirrorDevice）來完成可視數字信息顯示的技術。說得具體點，就是DLP 投影技術應用了數字微鏡晶片（DMD）來作為主要關鍵處理元件以實現數字光學處理過程。
其原理是將通過UHP 燈泡發射出的冷光源通過冷凝透鏡，通過Rod（光棒）將光均勻化，經過處理后的光通過一個色輪（Color Wheel），將光分成RGB 三色（或者RGBW 等更多色），再將色彩由透鏡投射在DMD 芯片上，最后反射經過投影鏡頭在投影屏幕上成像。
2. LCD 拼接
LCD 拼接又稱為液晶拼接，液晶拼接是在DPL 背投拼接和等離子拼接之后才興起的，最近幾年來運用比較火。液晶拼接屏的消耗功率低、質量輕、而且使用壽命長、沒有電磁輻射等等優點。它唯一的不足就是不能完全做到無縫拼接。對顯示畫面要求非常精細的行業用戶來說，稍微有點一遺憾。
LCD 液晶顯示器是 Liquid Crystal Display 的簡稱，LCD 的構造是在兩片平行的玻璃基板當中放置液晶盒，下基板玻璃上設置TFT（薄膜晶體管），上基板玻璃上設置彩色濾光片，通過TFT 上的信號與電壓改變來控制液晶分子的轉動方向，從而達到控制每個像素點偏振光是否射出而達到圖像顯示目的。而LCD 拼接，就是使用液晶顯示屏作為拼接顯示單元的拼接方式。
優勢：
1. 高亮度，色彩飽滿、均勻、亮麗并且超薄機體；
2. 顯示清晰、可視面積較大高分辨率顯示
3. 長壽命、運行穩定、無耗材及易損件
4. 維修成本較低。
缺點：
5. 拼縫:拼縫非常寬，目前市場上成品窄邊LCD 拼縫為7.3mm，最新宣布的超窄邊DID 拼縫為5.3mm 左右，顯示效果會受拼縫嚴重影響。
6. 市場成熟度：目前的用戶基本為窄邊DID 拼接產品，超窄邊DID 產品目前處于發展階段。
7. 一致性問題：由于LCD 屏幕板為一次性成品，拼接系統的各個液晶板之間生產批次有差別，可且拼接后亮度和色彩不可調，因此拼接后會存在一定色差和亮度差。
3. PDP 拼接（等離子拼接）
PDP(Plasma Display Panel，等離子顯示板，是一種利用氣體放電的顯示技術，其工作原理與日光燈很相似。
它采用了等離子管作為發光元件，屏幕上每一個等離子管對應一個像素，屏幕以玻璃作為基板，基板間隔一定距離，四周經氣密性封接形成一個個放電空間。
放電空間內充入氖、氙等混合惰性氣體作為工作媒質。在兩塊玻璃基板的內側面上涂有金屬氧化物導電薄膜作激勵電極。當向電極上加入電壓，放電空間內的混合氣體便發生等離子體放電現象。氣體等離子體放電產生紫外線，紫外線激發熒光屏，熒光屏發射出可見光，顯現出圖像。
目前，用于拼接的等離子面板大多由韓國歐麗安公司提供，歐麗安生產的42 英寸M-PDP 等離子面板，采用歐麗安獨有DZF（Dead-Zone Free）工藝生產，成功去除普通等離子面板四周3-4cm 寬的玻璃邊，即所謂的“顯示死區”，屏幕邊緣每一個像素點都可清晰顯示。拼接后，各顯示單元之間縫隙小于3mm，實現最佳的等離子拼接效果，幕墻畫面完美無缺。
等離子顯示屏機身超薄，占地面積小、適合壁掛、從而適合在任何面積的場所安裝，就算您的空間非常小，安裝等離子顯示屏也是完全可以的，就安裝空間來說，比 DLP 要節省的多。
但是等離子屏產品像素點縫隙大，可靠性能相對于其他產品較低，耗電也比較高，壽命有先天不足，使用5000-10000 小時后屏幕亮度就會衰減一半，并難以在海拔2500 米以上的地方正常工作，其最致命的弱點就是在長時間顯示計算機圖像或靜態圖像時容易灼燒（所謂灼燒現象是指等離子電視在長期處于圖像靜止?fàn)顟B(tài)時屏幕內部等離子體發生變化導致不能正常工作，直觀表現為在屏幕的特定位置會留有圖像的殘影，且無論更換任何片源都無法去除）。
優點：顏色鮮艷、高亮度、高對比度 、機身超薄
缺點：耗電與發熱量很大，灼傷現象，畫質隨時間遞減，并形成每塊拼接屏之間的色差。
三、三種大屏拼接的區別
整體優缺點
四、總結
1. 從功能上：
a.背投技術體積與重量過大，幾項關鍵技術指標仍不及等離子及液晶，若使用UHP 燈泡的話，背光燈易老化，需要頻繁更換。
b.等離子由于耗電量與發熱量很大，且有嚴重灼傷現象，并不適宜用于長時間顯示靜態監控畫面，且用于拼接之后，整機升溫更高，致使設備容易燒毀。
c. 液晶顯示具有厚度薄、重量輕、低能耗、長壽命、無輻射等優點，但要進行無縫拼接的話，還需要時日。
2. 從價格上：
等離子和液晶初始費用高，而DLP 背投維護費用高，所以需根據用戶需求進行具體分析。
